Развертывание и настройка точек маршрута в Pitram Portal

Данная статья описывает процесс развертывания, настройки и использования точек маршрута в системе Pitram Portal.

1. Развертывание конфигурации точек маршрута в Pitram Portal

Для управления и конфигурирования точек маршрута необходимо развернуть соответствующие группы данных. Выполните следующие шаги:

1. Откройте сервис Reference Edit в Portal (DOME).
2. В меню Other Actions выберите Deploy Reference Data.

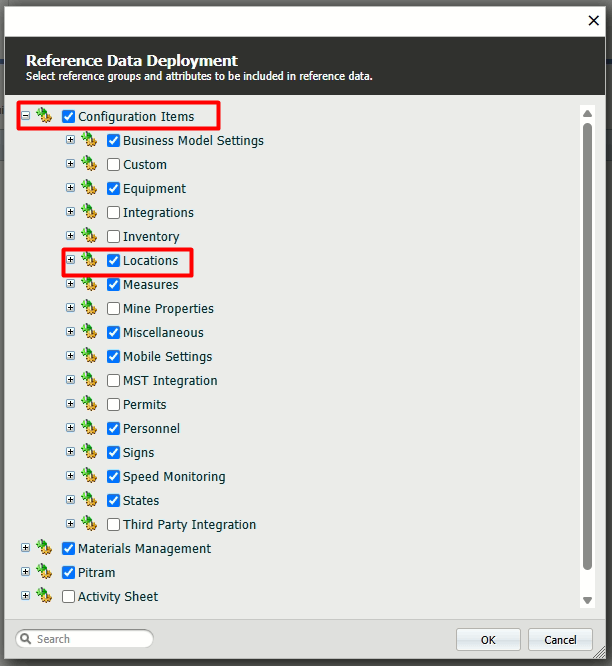

3. В открывшемся окне Reference Data Deployment:
   • Разверните ветку Configuration Items.
   • Разверните ветку Locations.

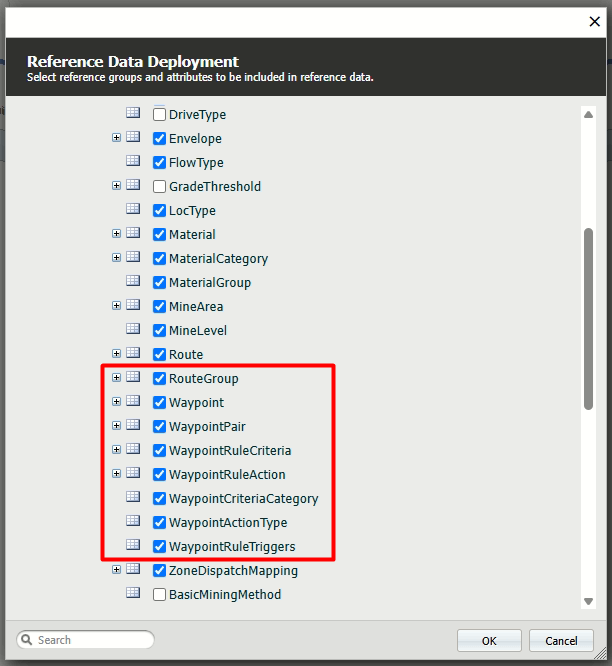

   • Установите флажки для групп Waypoint – это автоматически выберет все связанные атрибуты.





4. Нажмите OK, чтобы развернуть данные.
5. После завершения развертывания можно настроить точки маршрута в Reference Edit.

Чтобы опубликовать данные, нажмите Publish

2. Конфигурация карты для создания точек маршрута

Для создания точек маршрута необходимо определить конфигурацию карты с координатами в разделе Waypoint:

1. Перейдите в Configuration Items > Locations > Waypoint.

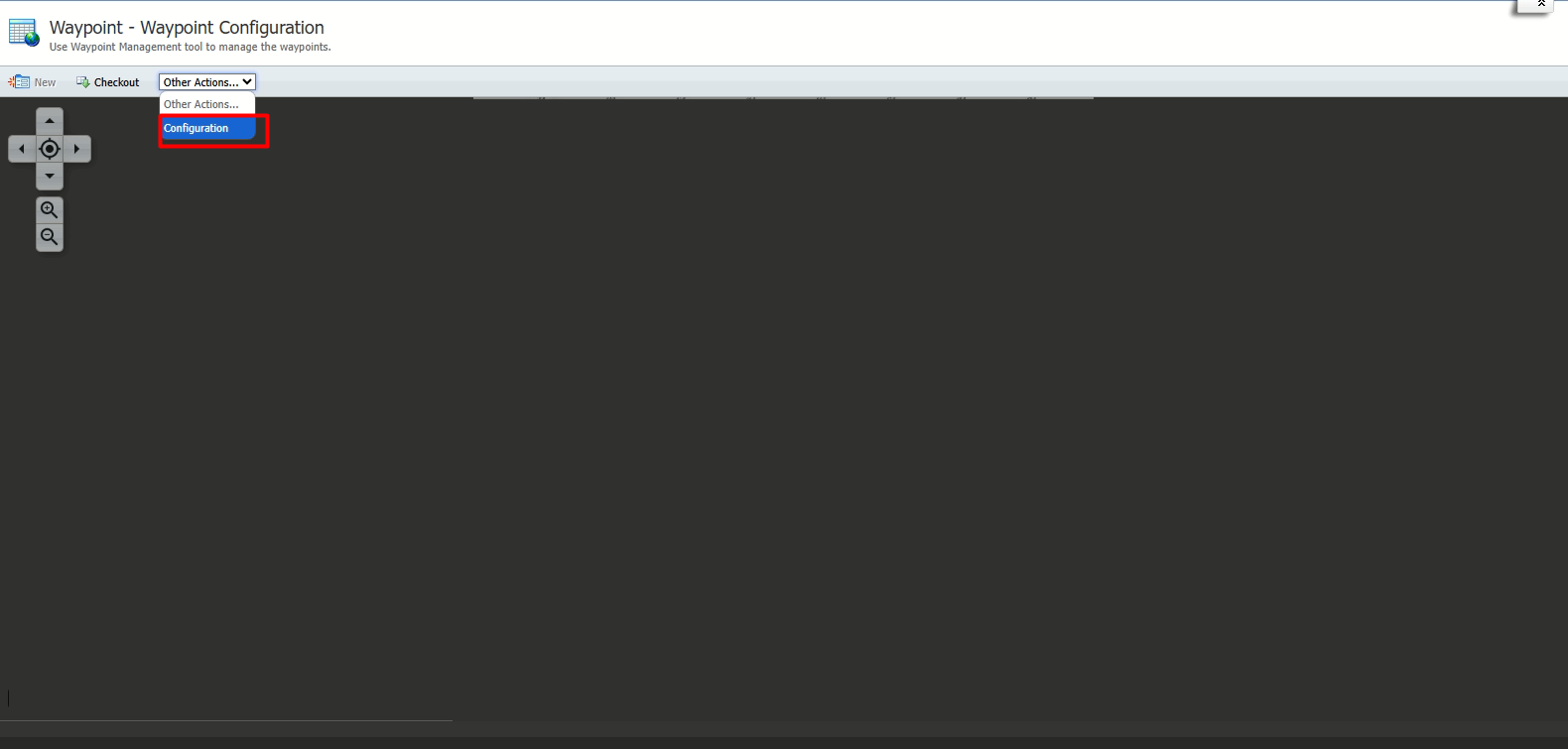

2. В меню Other Actions выберите Configuration.



3. Загрузите подготовленное растровое изображение карты и текстовый файл с координатами.

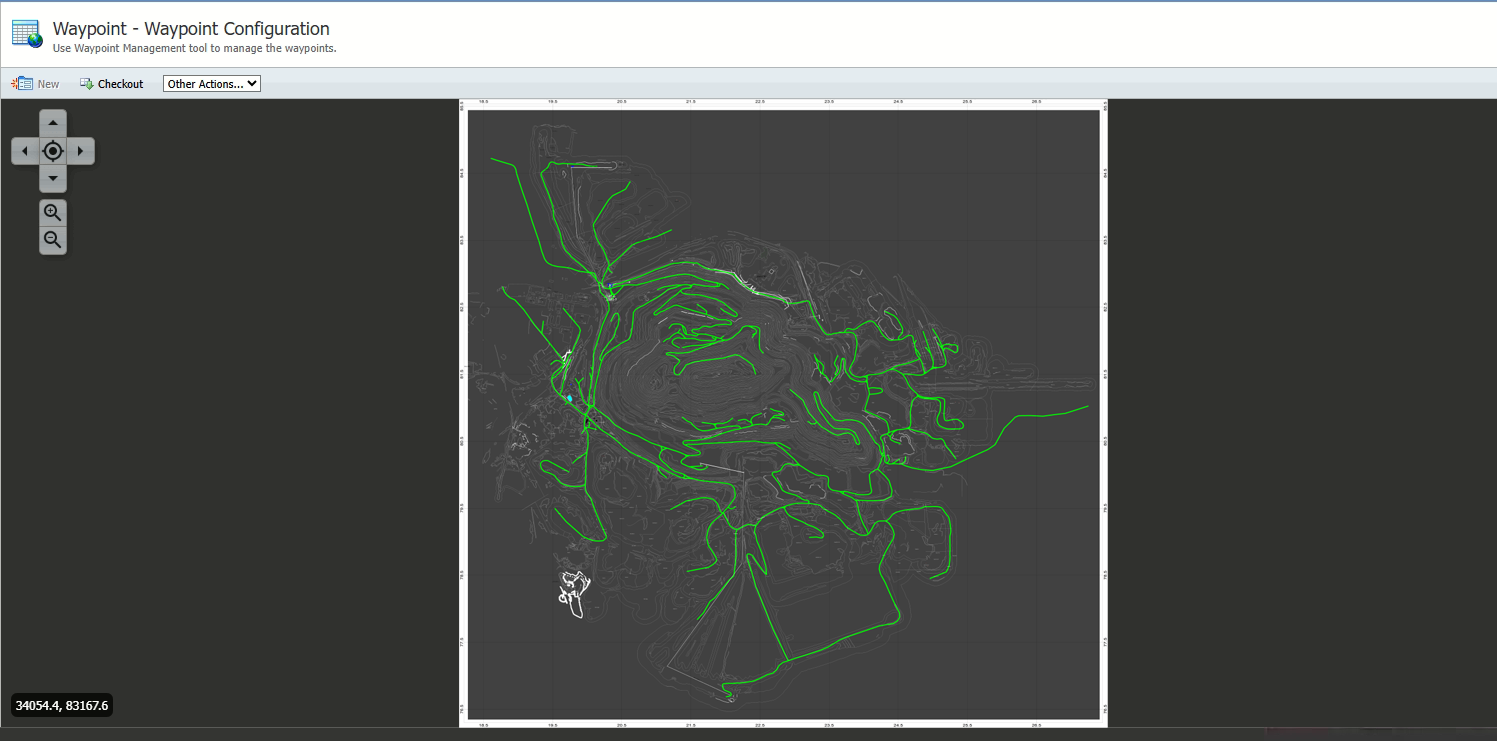

4. Нажмите Save, после чего карта отобразится в системе.



5. Чтобы опубликовать данные, нажмите Publish.

3. Конфигурация точек маршрута в Pitram Portal

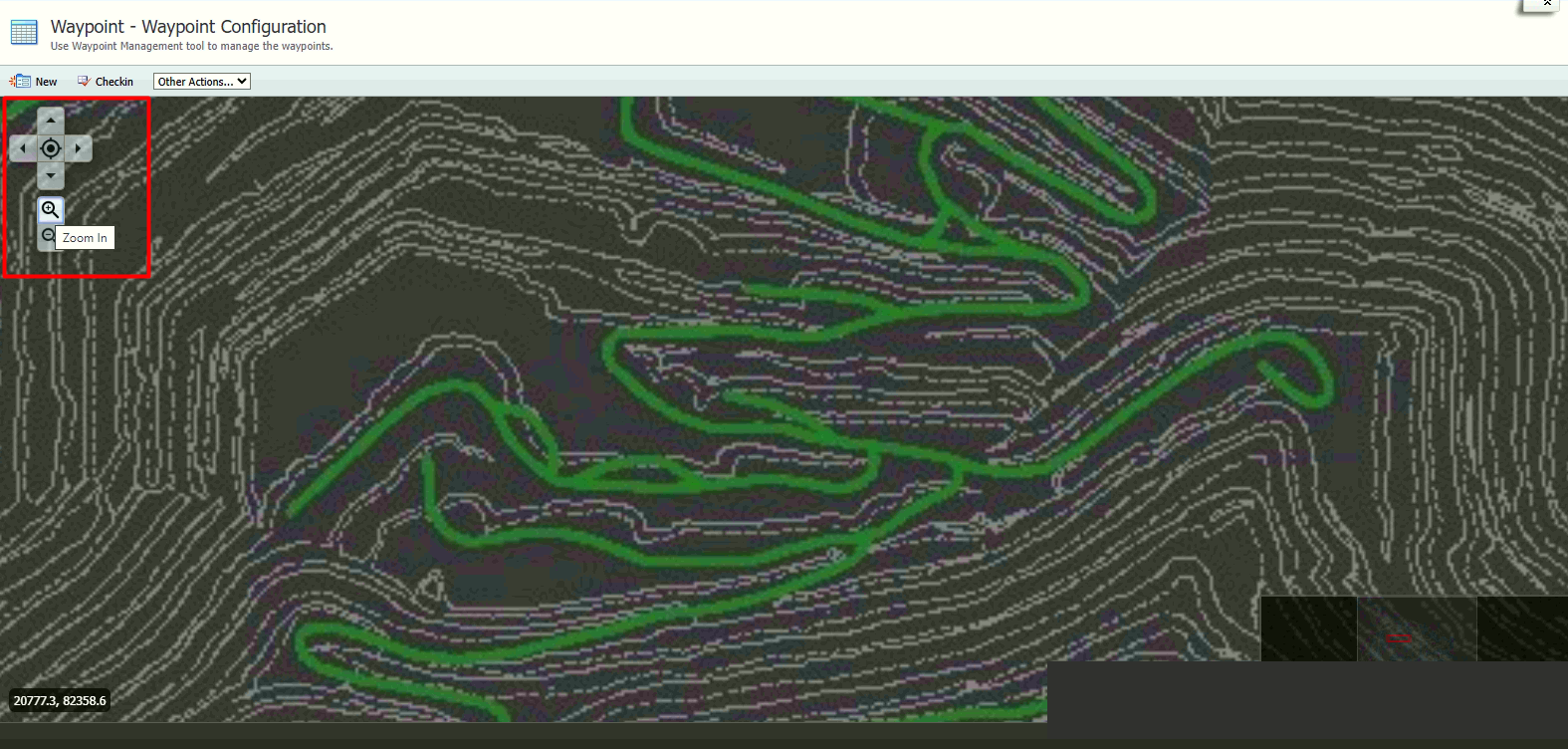

Если вы работаете с маршрутными точками, вам будет удобнее, если вы увеличите изображение с помощью бегунка масштабирования, расположенного слева. Переместите бегунок вверх, чтобы увеличить масштаб, или вниз, чтобы уменьшить. Также можно использовать колесо прокрутки мыши и навигационное колесико в левом верхнем углу экрана.

3.1. Создание и настройка точек маршрута

1. Перейдите в Configuration Items > Locations > Waypoint.

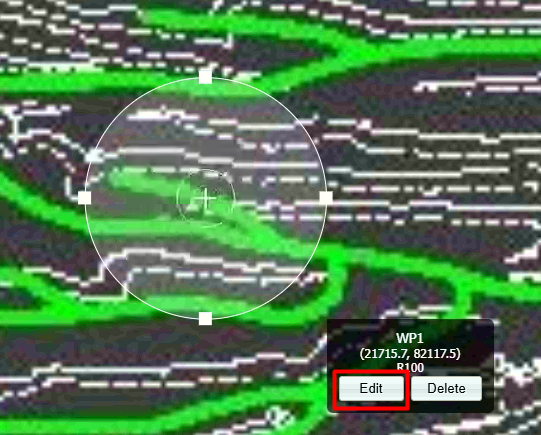

2. Нажмите New и перетащите появившийся круг в нужное место (размер можно изменить).
3. Нажмите + в центре круга, чтобы добавить новую точку маршрута.
4. Используйте Edit для редактирования и Delete для удаления точки.



5. Чтобы изменить свойства точки, дважды щелкните на неё или нажмите Edit.

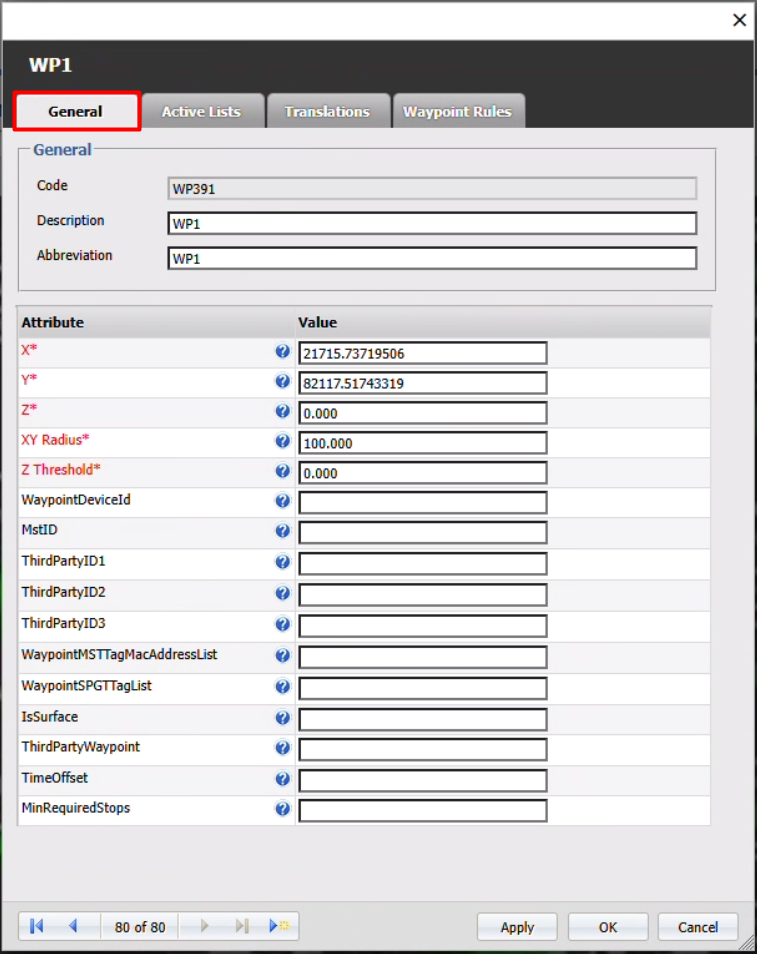

6. Во вкладке General введите Description, Abbreviation и атрибуты, отмеченные звездочкой (*).


3.2. Настройка правил точек маршрута

1. В заголовке вкладки Waypoint Rules нажмите New.



2. В диалоговом окне Waypoint Action and Criteria Definition:
   • В выпадающем списке Action выберите действие (например, Record Dump).
   • В выпадающих списках Location выберите место разгрузки, а в Measure – единицу измерения.



3. В нижнем меню Criteria нажмите New, чтобы добавить критерии срабатывания действия.

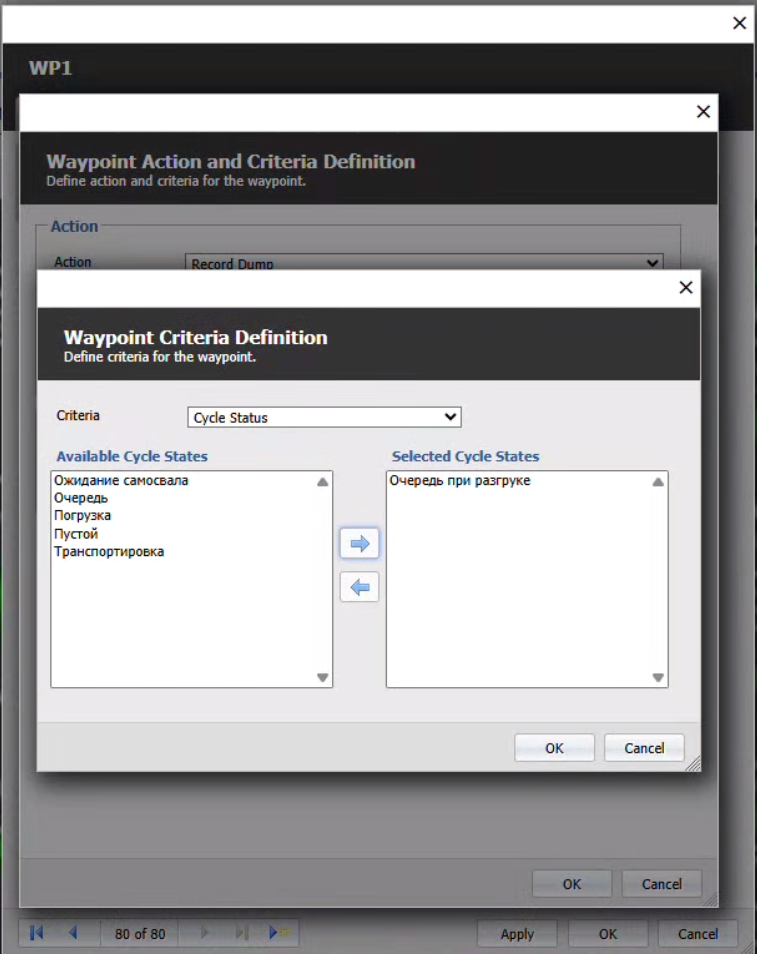

4. В диалоговом окне Waypoint Criteria Definition:

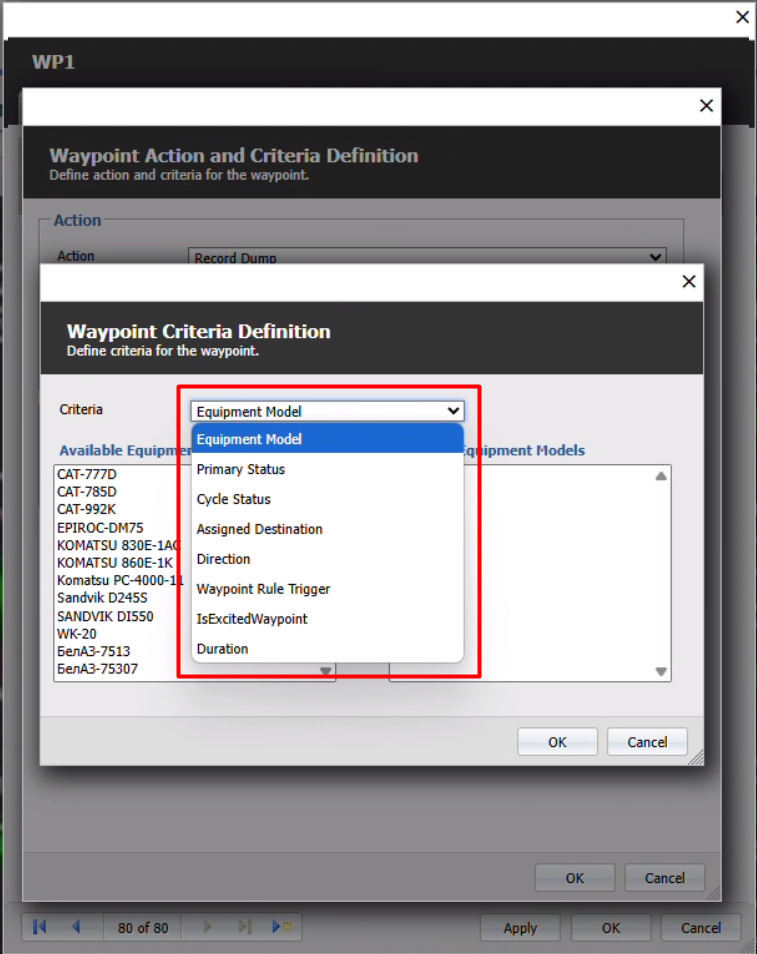

   • В выпадающем списке Criteria выберите критерий (например, Cycle Status).
   • Переместите необходимые статусы из Available Cycle States в Selected Cycle States.
   • Нажмите OK.





5. Можно добавить несколько различных действий с несколькими различными критериями для одной точки маршрута.

3.3. Завершение конфигурации

Когда настройка точек маршрута завершена:

• Закройте окно и нажмите Publish, чтобы сделать изменения доступными для других приложений и служб Pitram.
• Помните, что правила не всегда приводят к видимым действиям (например, поднятие тревоги или изменение маршрута самосвала). Некоторые правила просто фиксируют события, такие как местоположение оборудования или вес груза.

На этом конфигурация точек маршрута завершена.
